Systém MP110

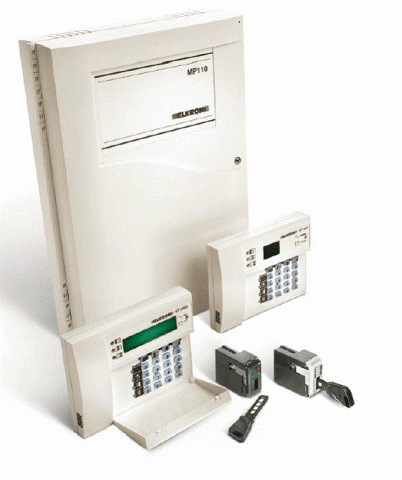

Zabezpečovací systém MP 110 je určen pro malé a střední aplikace. Základním prvkem je řídicí jednotka (ústředna ). Systém lze rozšířit o další samostatné klávesnice, expandéry popř. čtečkami elektronických klíčů. Blokové zapojení a jednotlivé prvky systému a jejich vlastnosti jsou popsány níže.
Základní provozní parametry systému MP110
- Dodává se ve dvou provedeních krytu –MP 110 –kryt je umělohmotný MP 110M- kryt je kovový
- 8 smyček pro připojení čidel, 1 smyčka pro ochranné kontakty, 1 smyčka pro mechanický klíč
- 5 programovatelných výstupů, 4 polovodičové, 1 reléový s přepínacím kontaktem
- Rozšiřitelnost až na 56 smyček
- Smyčky možno rozdělit do 3 podsystémů
- Pomocí datové linky lze připojit 4 klávesnice, 4 expandéry a 4 čtečky elektronických klíčů
- Varianty smyček NARUŠITEL (okamžitá,zpožděná,poslední odchod,GONG),Technologocká,Požární, Tichá tíseň a Tíseň se sirénou
- Vyvážení smyček jako NC, jednoduše vyvážené, dvojitě vyvážené
- Zastřežení/odstřežení prostřednictvím klávesnice (LED nebo LCD), čtečkou elektronických klíčů nebo klíčem mechanickým
- Na klávesnicích (LED nebo LCD ) je možno indikovat stavy systému jako např.: Poplach, porucha, ztráta síťového napájení, okamžitý stav systému, narušení ochranných kontaktů, otevřená smyčka, přemostěná smyčka a další.
- 8 uživatelských kódů : Master, Technik, Vzdálený dohled,Uživatel 2,5,6,7 a 8
- Paměť událostí max.64
- Vestavěný telefonní komunikátor
- Programování systému prostřednictvím klávesnice (LED) nebo PC s příslušným SW
Blokové schéma
Technické parametry ústředny MP 110
Ústředna MP 110 je v umělohmotném pouzdře typ PS515
Ústředna MP 110M je v pouzdře kovovém typ PS 28
| Napájecí napětí pro oba typy ústředen | 230V stř.,50Hz, -/+ 15% |
| Spotřeba DPS vlastní ústředny s dvojitě vyváženými smyčkami MP110/MP110M | 50mA/65mA |
| Maximální napájecí proud zdroje MP110/MP110M | 1,5A/2,5A |
| Rozmezí napájecího napětí pro ústředny | 10,5 až 15 Vss |
| Napájecí proud pro externí zařízení MP110/MP110M | 200mA/500mA |
| Akumulátor MP 110/MP110M | 12V/7Ah / 12V/15Ah |
| Délka datové linky ( kroucený pár) | 500m(2x0,75+2x0,22) |
| Programování doby odchodu, příchodu a doby činnosti sirény při poplachu | ano |

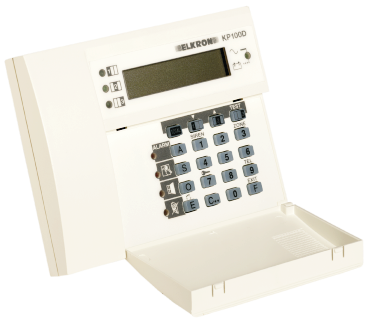

Klávesnice KP 100, KP100D
- Funkčně jsou klávesnice stejn ,KP 110 D je vybavena LCD displejem takže je přehlednější komunikace se systémem
- Komunikace po datové lince až na vzdálenost 500 metrů
- Lze zapojit max. 4 klávesnice zapojené do série s komunikační linkou, nebo do hvězdy či jejich kombinaci
- Adresa klávesnice se nastavuje DIP přepínačem
- Možnost povolení/zakázání ochranného kontaktu
- Zobrazení stavu a varovných signálů pomocí segmentového displeje a diod LED
- S klávesnicí lze systém programovat
Technické parametry klávesnice KP 100
| Rozsah napájecího napětí | 10,5V až 15V – nominálně 12V |
| Spotřeba-klidová /maximální | 18 mA/70mA ( při svitu všech diod a displeje) |
Expander EP 100
Pouze deska plošného spoje bez krytu, lze zakoupit umělohmotný box- 8 vstupů pro připojení čidel
- 2 výstupy s OK pro připojení externí signalizace
- Komunikace po datové lince do vzdálenosti 500 m
- Do systému je možno připojit pouze jeden expandér
Technické parametry expanderu EP 100
| Rozsah napájecího napětí | 10,5V až 15V – nominálně 12V |
| Vlastní spotřeba | 22 mA |
Čtečka elektronických klíčů DK 2000M
- Připojení do systému po datové lince do max 500 metrů
- S pomocí naprogramovaného elektronického klíče lze systém zastřežit/odstřežit
- 4 LED diody indikující okamžitý stav systému¨
Technické parametry čtečky DK2000M
| Rozsah napájecího napětí | 10,5V až 14V – nominálně 12V |
| Klidový odběr | 15 mA |
| Odběr při činnosti | 27 mA |
-
