Kamery DTV (ccHDtv)
Obecně
DTV (ccHDtv) kamery jsou kamery, které předávají obraz v digitální formě, tedy podobně jako IP kamery. Mají tři důležité přednosti:
- Pro přenos dat používají i koaxiální kabely, hodí se proto pro modernizaci starších analogových systémů, protože není třeba měnit kabeláž, reinstalace je pak rychlá a levná
- Umožňují slučování více kamer do
jednoho koaxiálního kabelu. To umožňuje snadné navýšení počtu kamer v jednom místě bez potřeby instalovat kabel pro každou další kameru. Tato přednost vynikne zejména v případě, že místo, kde je potřeba navýšit počet kamer, je vzdálené od záznamového zařízení. - Umožňují přenos obrazu ve vysokém HD rozlišení, 19210x1080

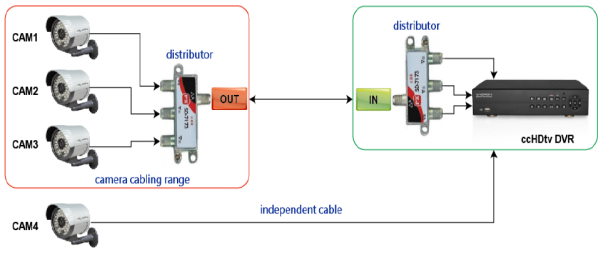

Příklad zapojení 4 kamer DTV je na obrázku vpravo. Jako rozbočovače lze použít provedení 1 na 2, 1 na 3, 1 na 4,nebo 1 na 8. Rozbočovače lze na sebe nasazovat podle potřeby. Viz další obrázek vpravo.
Přirozeně každý rozbočovač má určitý útlum, což má za následek zkrácení maximálně možné vzdálenosti od kamery k NVR. Pro lepší využití v praxi se hodnota tohoto útlumu (což je celkem nic neříkající údaj) převádí na vzdálenost, o kterou příslušný rozbočovač zkrátí vzdálenost od kamery k NVR.
Maximální délky koaxiálních kabelů (podle typů) po DTV systémy jsou: 800 m (RB6U), 600 m (5c2v) a 400 m (3c2v). Jednotlivé rozbočovače zkrátí vzdálenost od kamery k NVR takto (pro pásmo od 5 do 1000 MHz):
- 1 na 2 - o 50 až 56 m
- 1 na 3 - o 73 až 88 m
- 1 na 4 - o 94 až 106 m
- 1 na 6 - o 138 až 150 m
- 1 na 8 - o 138 až 150 m
- 1 na 16 - o 175 až 213 m
Naše nabídka DTV kamer obsahuje:
- standardní DTV kamery
- stropní DTV kamery
- DTV kamery v kompletním válcovém pouzdře
