Profesionální pohony na posuvná vrata

Pohony pro posuvná vrata

Lehčí vrata

Pohony pro posuvná vrata zajistí spolehlivé otevření posuvných vrat. Lze je použít v podstatě na jakýkoli typ posuvných vrat, ale je nutné zajistit, aby byla vrata mechanicky v pořádku, aby při pohybu nezadrhávala. Otevřete-li vrata rukou bez větších problémů, pak to jistě zvládne i pohon
K pohonům se většinou přivádí 230 V je proto třeba dbát na dodržení všech předpisů, které s rozvodem tohoto napětí souvisí.

Pro ochranu projíždějících vozidel má pohon několik ochran:

• vjede-li do zavírající se brány vozidlo, nebo i dítě, brána se ihned začne zase otevírat
• brána se nazavře, pokud se v jejím prostoru nachází vozidlo nebo osoba
• bránu lze vybavit gumovými nárazníky, které tlumí případný náraz na překážku a zastaví pohyb brány
• dojde-li k poruše infraparsku (který zajišťuje předchzoí dvě ochrany), pak pohon brány při nárazu na vozidlo
  zjistí překažku a další svůj pohyb zastaví

Ovládání pohonu brány může být:

• rádiové - přenosným ovladačem, Důležité: málo bezpečné, vhodné pro menší počty uživatelů
• tlačítkem na recepci, vrátnici a pod.
• klíčovým spínačem
• čtečkou přístupového systému, Důležité: velmi bezpečné, vhodné pro větší počty uživatelů

K řídící jednotce pohonu je třeba přívést:

• napájení 230Vstř
• řídící kabel(y), od přístupového systému, od tlačítka, od domácího telefonmu a pod
• kabel od antény
• kabel od varovného světla
• kabel od infraparsku z protější strany vjezdu

Základní - nezbytnou - části pohomu je řídící elektronika a vlastní pohony. elmi ovšem doporučujeme další doplňky, které zvyšují bezpečnost a ochranu projíždějícíh vozidel a případně i osob, zejména pobíhajících dětí.

Stěžejním doplňkem je ochranný infraparsek. Ten zajistí zpětný chod brány, přetne-li paprsek vozidlo či osoba.

Dležitá poznámka: Zákazník, který objedná pohony bez tohoto infraparsku, je obdrží pouze v případě, že písemně potvrdí, že byl informován o nebezpečí plynoucím z této skutečnosti

Dalším vhodným doplňkem je varovné světlo. Uživatel předem zjistí, že použití vysílače bylo úspěšné a nemusí jej opakovaně mačkat a také kolemjdoucí a osoby v okolí brány mohou vidět, že se brána bude pohybovat.

Přehled pohonů pro lehčí vrata

Orbit pohon v telefonním sloupku	pro celkovou šířku vrat do 8 m výška použitého telefonního sloupku: 1,25 m (Orbit125), 1,5 m (Orbit150), 2,1 m (Orbit210), pro max. hmotnost vrat 800 kg napájecí napětí: 230 Vstř napětí motoru: 24 Vss rychlost pohybu: 0,17 m/s. provozní doba : 50%			Est204 pohon pro lehká vrata	pro celkovou šířku vrat do 5 m pro max. hmotnost vrat 200 kg napájecí napětí: 230 Vstř napětí motoru: 24 Vss rychlost pohybu: 0,26 m/s. provozní doba : 30%
Est404 pohon pro lehká vrata	pro celkovou šířku vrat do 6 m pro max. hmotnost vrat 400 kg napájecí napětí: 230 Vstř napětí motoru: 24 Vss rychlost pohybu: 0,17 m/s. provozní doba : 40%			Est804 pohon pro těžší vrata	pro celkovou šířku vrat do 8 m pro max. hmotnost vrat 800 kg napájecí napětí: 230 Vstř napětí motoru: 24 Vss rychlost pohybu: 0,17 m/s. provozní doba : 50%

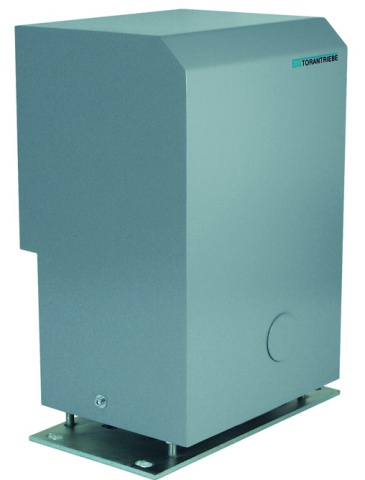

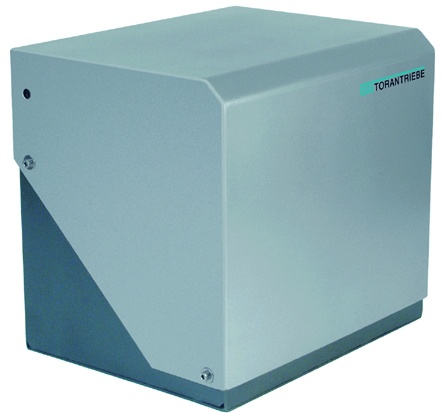

Sprint824 rychlý pohon pro těžší vrata	pro celkovou šířku vrat do 8 m pro max. hmotnost vrat 800 kg napájecí napětí: 230 Vstř napětí motoru: 24 Vss rychlost pohybu: 0,4 m/s. provozní doba : 40%			Est604 pohon pro těžší vrata	pro celkovou šířku vrat do 8 m pro max. hmotnost vrat 600 kg napájecí napětí: 230 Vstř napětí motoru: 230 Vstř rychlost pohybu: 0,18 m/s

 Těžší vrata

Pro instalaci, jištění, ovládání a zapojení přívodů platí poznámky uvedené výše v části pro lehčí vrata.

Přehled pohonů pro těžší vrata

EST1224 pohon pro těžká vrata	pro celkovou šířku vrat do 10 m pro max. hmotnost vrat 1200 kg napájecí napětí: 230 Vstř napětí motoru: 24 Vss rychlost pohybu: 0,17 m/s. provozní doba : 50%			Est1204   pohon pro těžká vrata	pro celkovou šířku vrat do 10 m pro max. hmotnost vrat 1200 kg napájecí napětí: 230 Vstř napětí motoru: 230 Vstř rychlost pohybu: 0,18 m/s. provozní doba : 50%
Est2004   pohon pro těžká vrata	pro celkovou šířku vrat do 16 m pro max. hmotnost vrat 2000 kg napájecí napětí: 230 Vstř napětí motoru: 230 Vstř rychlost pohybu: 0,18 m/s. provozní doba : 75%
